電子萬能試驗機的工作原理

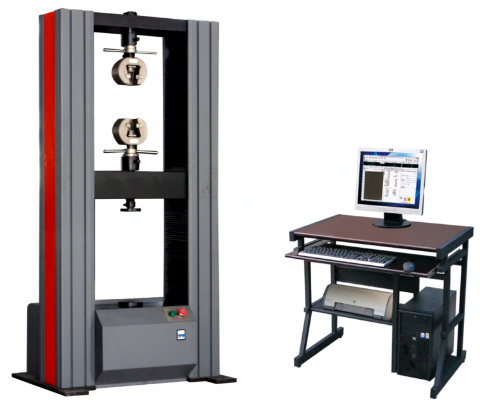

電子萬能試驗機主機與輔具的設計借鑒了日本島津的技術，外形美觀，操作方便，性能穩定可靠。電子式拉力試驗機是由測量系統、驅動系統、控制系統、及電腦等結構組成。

工作原理分別如下：

1、變形的測量

通過變形測量裝置來測量，它是用來測量試樣在試驗過程中產生的形變。

該裝置上有兩個夾頭，經過一系列傳動機構與裝在測量裝置頂部的光電編碼器連在一起，當兩夾頭間的距離發生變化時，帶動光電編碼器的軸旋轉，光電編碼器就會有脈沖信號輸出。再由單片機對此信號進行處理，就可以得出試樣的變形量。

2、橫粱位移的測量

其原理同變形測量大致相同，都是通過測量光電編碼器的輸出脈沖數來獲得橫梁的位移量。

3、驅動系統

主要是用于試驗機的橫梁移動，其工作原理是由伺服系統控制電機，電機經過減速箱等一系列傳動機構帶動絲桿轉動，從而達到控制橫梁移動的目的。通過改變電機的轉速，可以改變橫梁的移動速度。

4、控制系統

顧名思義，就是控制試驗機運作的系統，人們通過操作臺可以控制試驗機的運作，通過顯示屏可以獲知試驗機的狀態及各項試驗參數，若該機帶有電腦的話，也可以由電腦實現各項功能并進行數據處理分析、試驗結果打印。試驗機同電腦之間的通信一般都是使用RS232串行通信方式，通過計算機背后的串口(COM號)進行通信，此技術比較成熟、可靠，使用方便。

5、電腦主機

用來采集和分析數據，進入試驗界面后，電腦會不斷采集各樣試驗數據，實時畫出試驗曲線，自動求出各試驗參數及輸出報表。
