帶你了解拉力試驗機的測量原理及應用范圍

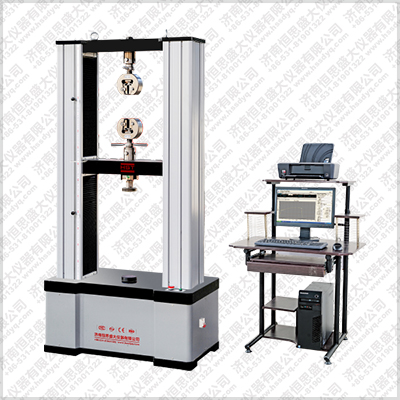

萬能試驗機是用來針對各種材料進行儀器設備靜載、拉伸、緊縮、曲折、剪切、撕裂、剝離等力學性能試驗用的機械加力的試驗機。拉力機夾具作為儀器的重要組成部分，不同的材料需要不同的夾具，也是試驗?zāi)芊耥樌M(jìn)行及試驗結果準確度高低的一個重要因素。

測量原理：

1、拉力試驗機力值的測量是通過測力傳感器、擴大器和數據處置系統來完成測量。從材料力學上得知，在小變形前提下，一個彈性元件某一點的應變?chǔ)排c彈性元件所受的力成正比，也與彈性的變構成正比。以S型試驗機傳感器為例，當傳感器遭到拉力P的效果時，因?yàn)閺椥栽獗碚迟N有應變片，由于彈性元件的應變與外力P的大小成正比例，故此將應變片接入測量電路中，即可通過測出其輸出電壓，然后測出力的大小。

2、形變的測量通過形變測量裝置來測量，它是用來測量試樣在試驗進程中產生的形變。 該裝置上有兩個夾頭，經由一系列傳念頭構與裝在測量裝置頂部的光電編碼器連在一起，當兩夾頭間的間隔發作轉變時，帶動光電編碼器的軸改變，光電編碼器就會有脈沖旗幟燈號輸出。再由處置器對此旗幟燈號進行處置，就可以得出試樣的變形量。

3、橫梁位移的測量其道理同變形測量大致相同，都是通過測量光電編碼器的輸出脈沖數來獲得橫梁的位移量。

應用范圍：

廣泛應用于計量質檢;橡膠塑料;冶金鋼鐵;機械制造;電子電器;汽車出產;紡織化纖;電線電纜;包裝材料和食品;儀器儀表;醫療器械;民用核能;民用航空;高等院校;科研試驗所;商檢裁定、技術監督部分;建材陶瓷;石油化工;其它行業。
