動靜態萬能試驗機

一、產品概述：

FL-P動靜態萬能試驗機用于材料和零部件的動態疲勞、靜態力學性能試驗，如金屬材料、復合材料和零部件、結構件的拉伸疲勞、壓縮疲勞、彎曲疲勞、低周疲勞和高周疲勞試驗。通過配置相應的附件和試驗軟件可用于各種材料的裂紋擴展、斷裂力學以及其他各種動靜態力學試驗。廣泛用于航空航天、船艦、軍工、科研院所、新材料研發、產品檢測等材料試驗領域。

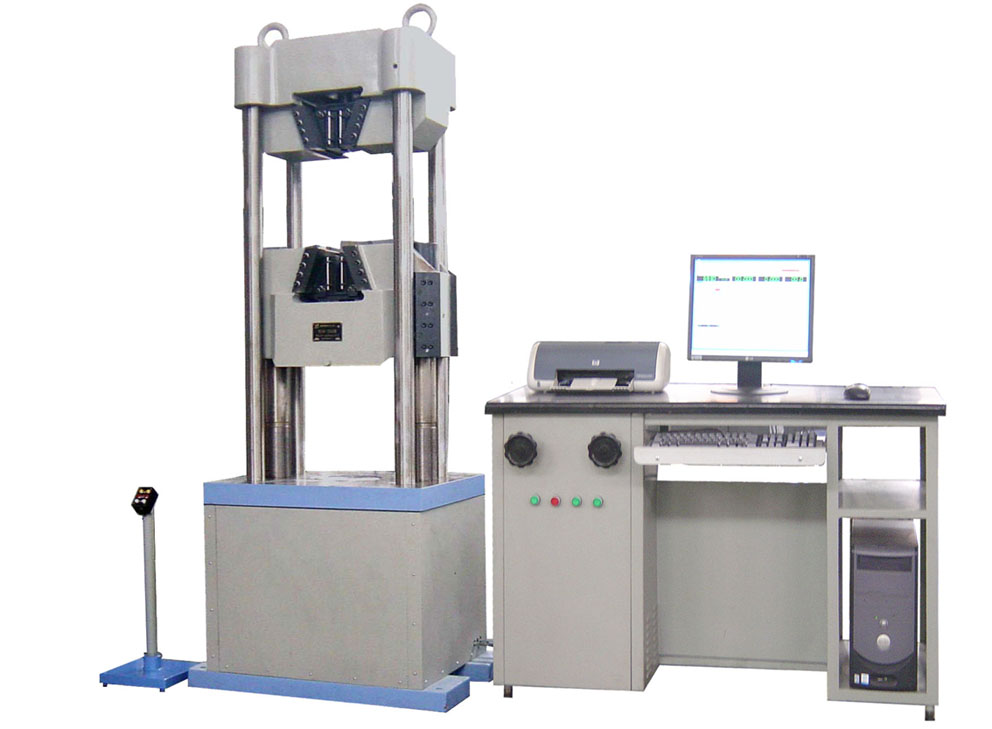

FL-P動靜態萬能試驗機

二、試驗標準參考：

2.1 GB/T 3075 金屬軸向疲勞試驗方法;

2.2 GB/T 15248金屬材料軸向等幅低循環疲勞試驗方法;

2.3 GB/T 6398金屬材料疲勞裂紋擴展速率試驗方法;

2.4 JJG 556 軸向加力疲勞試驗機;

2.5 ASTM E1820斷裂韌性測量的標準試驗方法;

2.6 ASTM D3479 聚合物基復合材料張力-張力疲勞試驗方法。

三、主要技術參數：

3.1靜態載荷試驗力：5KN、10KN、20KN、50KN、100KN、300KN可選;

3.2靜態試驗力測試精度：示值精度±0.5%;

3.3動態載荷試驗力：10KN、20KN、50KN、100KN、300KN可選;

3.4動態力測試精度：示值精度±2%;

3.5作動器振幅：±75mm(總行程150mm);

3.6位移測量精度：示值精度±0.5%;

3.7位移測量分辨率：0.001mm;

3.8試驗頻率：0.1~50Hz，0.1~100Hz;

3.9控制類型：單通道、多通道協調加載等;

3.10動靜態萬能試驗機試驗波形：正弦波、方波、三角波、斜波、隨機波形以及外部輸入波形;可實現 多段不同頻率或幅值組合的正弦波 形;用戶可以自定義參數的隨機波形;用戶導入的自定義波形;

3.11試驗控制方式：載荷控制、位移控制、變形控制等;

3.12驅動方式：電液伺服驅動、電子伺服驅動等;

3.13動態測量控制器：采用全數字DSP信號處理器，試驗力、位移兩個閉環控制回路。具有控制模式無擾平滑切換功能。具備控制通道擴展接口，單臺控制zui多可控制四個通道;

3.14配置軟件將控制系統配置的進行統一管理資源分配、參數設置調用等功能，具有操作權限設置，不同操作權限人員可以對控制器進行不同級別的管理、設置，既保證設備的安全性操作，又確保試驗由專業的人員進行操作;

3.15萬能試驗機用戶可通過系統資源管理模塊對系統的硬件資源進行配置與顯示靜力和疲勞試驗加載控制。可實現試驗過程中的不同控制模式 (位控-力控) 轉換。試驗數據的實時采集、顯示與存貯。
