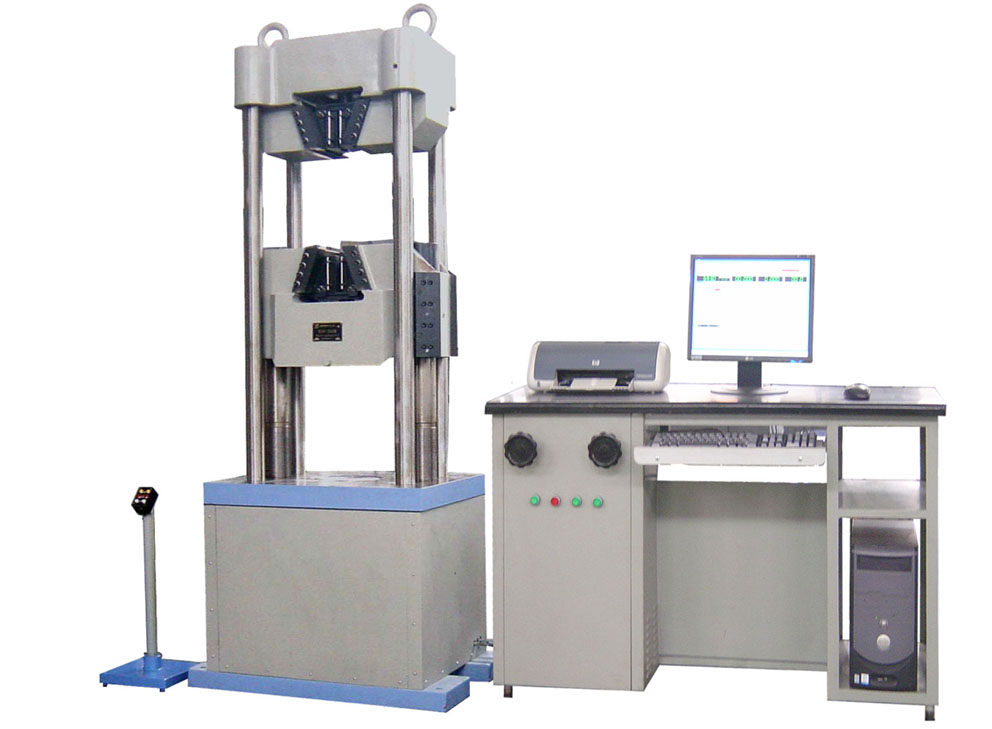

塑料檢查井力學性能試驗機

塑料檢查井力學性能試驗機主要用于塑料檢查井座、人孔井座、井筒等力學性能的測定。適用于塑料檢查井井底座的抗剪切能力測試，塑料檢查井井底座軸向荷載的能力測試，也適用于熱塑性塑料管材環剛度的測定，扁平試驗,環柔度試驗。滿足PE雙壁波紋管、纏繞管和各種塑料管材測試標準的要求。同時支持擴展蠕變比率試驗功能。

性能試驗機符合標準

BS EN 13598-1:2003《輔助管件包括淺檢查井的規范》

CJ/T 326-2010《市政排水用塑料檢查井》

CJ/T 233-2006《建筑小區排水用塑料檢查井》

GB 9647-2003熱塑性塑料管材 環剛度的測定

GB/T 18042-200熱塑性塑料管材蠕變比率的試驗方法

ASTM D 2412-2002測定由平行板加載的塑料管材外部負荷特征的試驗方法

GB/T 5352-2005纖維增強熱固性塑料管平行板外載性能試驗方法

性能試驗機功能特點

1.龍門型超高剛度框架結構，較寬的速度控制范圍,密封式垂直軸支架，超強剛性，無間隙滾珠軸承，使儀器精度高，穩定性好;

2.傳動部分采用全套進口全數字交流伺服系統,力值檢測部分采用分段線性校正方法保證了該機的高精度,高穩定性;

3.采用多只力值傳感器橋接結構，增強了對大管材的抗偏性;

4.獨創的拉線式內徑測量系統，試樣安裝簡便，測量更直接，可準確地測量管材的內徑變化;

5.剪切試驗框架與主機組合安裝，便于安裝井底座配套壓緊裝置，通過柔性鋼帶對井底座管道承口處施加剪切力，適應各種規格的檢查井剪切試驗;

6.具有超載、過流、過壓和超溫保護功能，具有機械、電器、軟件等多種安全保護功能使試驗操作安全可靠;

7.整機模塊化結構，滿足了用戶對儀器功能擴展需求。

技術參數

zui大實驗負荷： 30kN(門式)

負荷精度： ±1%

負荷顯示分辨率： 1N

橫梁位移精度： ±1%

試驗速度： 0.5~200mm/min(無極調速)

速度允差： ±1%

環剛度試驗適用管徑范圍： Ф200mm～Ф2000mm

內徑測量范圍： Ф300mm～Ф2000mm

內經測量精度： ±0.5%

壓板尺寸： 450mm×400mm

檢查井井底座范圍： φ315mm-φ1200mm

鋼帶寬度： 100mm

電源： 220VAC-15%～220VAC+10%　 50Hz 1.5kVA

安全防護等級： IP55

主機外形尺寸(不包括壓板)： 1360mm×650mm×3400mm(LWH)

主機重量： 600Kg

剪切試驗裝置： 1450mm×1450mm×2700mm(L×W×H)

剪切裝置重量： 300Kg

占地面積： 2000mm×1500mm
