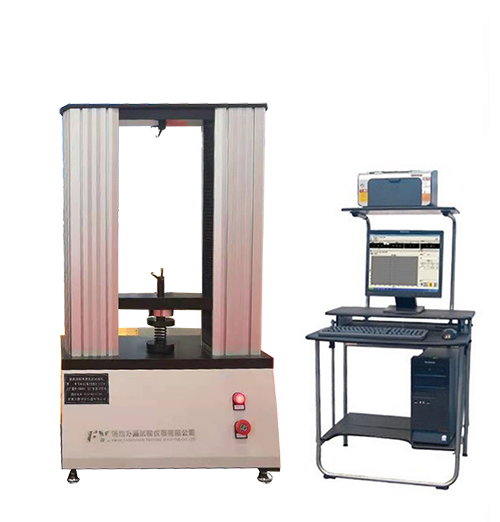

TLW-1000N微機控制全自動彈簧試驗機

本拉壓彈簧試驗機依據 JB/T7796-2005《拉壓彈簧試驗機技術條件》 規定的技術要求制成。該彈簧試驗機主要用于測試各種螺旋彈簧及彈性 元件的強度，即在一定的變形量(或高度)下測試彈簧的試驗力或在一定 的試驗力下測定彈簧的高度或變形量。

主機部分：采用門式結構，主機框架通過力學有限元分析，框架的剛度和強度得 到充分保證。傳動系統采用零間隙滾珠絲杠副，保證了試驗結果的準確性和耐久 性，主機框架應用四根導向立柱導向，保證了框架的剛性; 液晶顯示部分：我們選擇了大液晶屏幕，漢字顯示; 數據處理部分：微電腦集成采集卡，自動采集、處理數據，客戶可以隨時采集保 存數據，隨時查詢數據，并可以通過微型打印機打印出試驗結果。

技術參數和技術指標

序號 檢驗項目 技術要求

1 zui大試驗力(N) 1000

2 試驗力zui小分辨率(N) 0.01

3 量程 0-100%

4 位移zui小分辨率(mm) 0.01

5 零點相對誤差 ±0.1%

6 試驗力示值相對誤差 ±1.0%

7 試驗力示值重復性相對誤差 1.0%

8 位移示值誤差(微米) ≤±(50+0.15l)

9 拉伸試驗zui大距離(mm) ≥300

10 壓縮試驗兩壓盤間的zui大距離(mm) ≥300

11 拉伸與壓縮試驗zui大行程(mm) ≥300mm

12 壓盤直徑(mm) ? 120mm

13 上、下壓盤平行度誤差(mm) ≤0.05mm

www.shijinyiqi.com 0531-83157169

14 上、下壓盤偏移量誤差(mm) ≤1.0mm

15 速度范圍 0.01-500mm/min

16 試驗力示值重復性相對誤差 ≤1.0%

17 試驗力零點相對誤差 ≤±0.1%F? N

18 變形示值誤差 ≤±(50+0.15l) ?m 注:l 為測定的 任意位置壓盤間距離(mm)

19 試驗機電器設備質量、 裝配質量、外觀質量 應符合 GB/T2611-92 《試驗機通用技術要求》

20 供電電源 AC 220V±10% 50Hz

21 保護功能 程序、機械雙重保護

22 噪音 50dB(A)

23 裝配、電氣、外觀 符合國家標準 GB/T 2611
